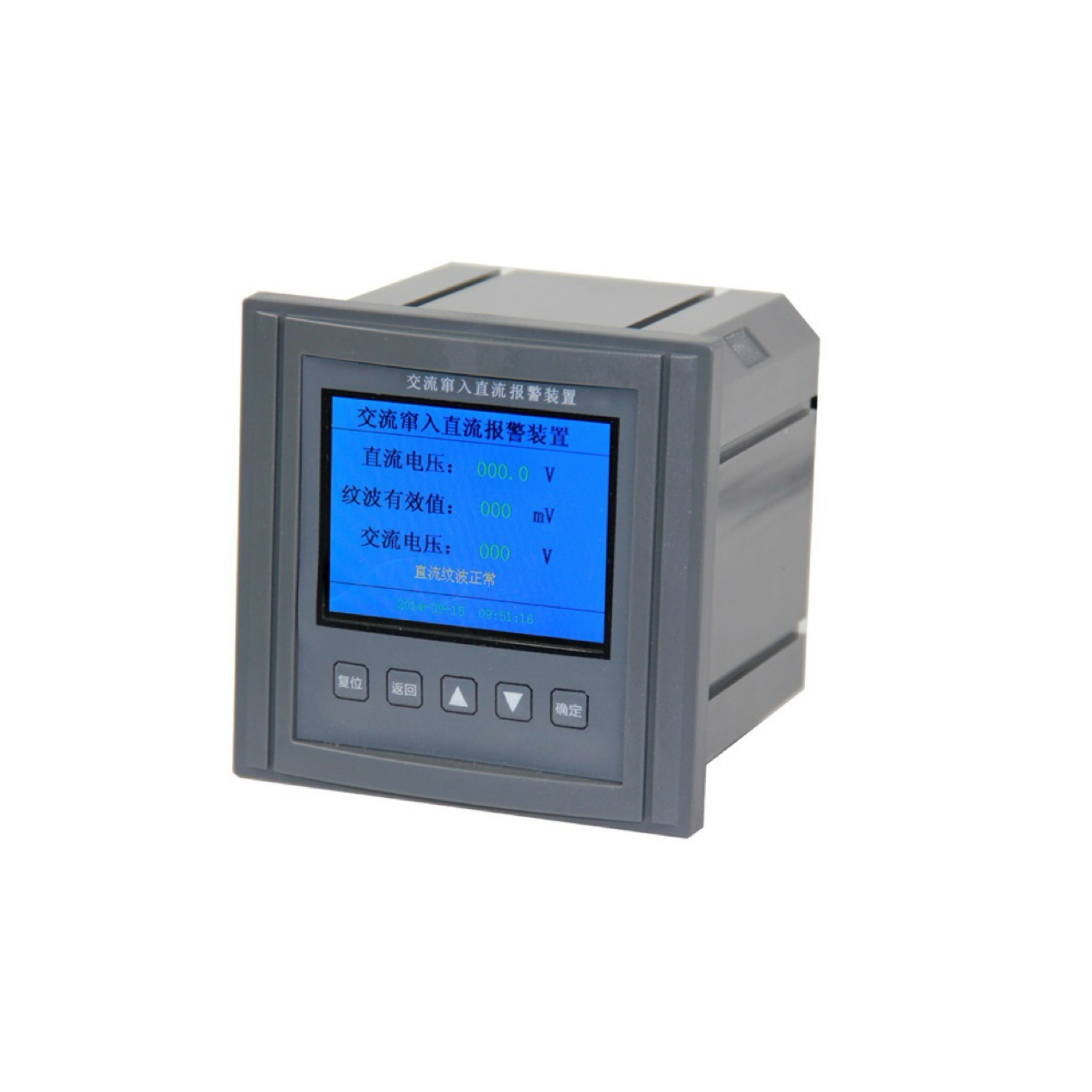

产品概述

针对国内多次发生交流窜入直流电源系统而发生的电网事故，2012年3月国家电网公司制定的《国家电网公司十八项电网重大反事故措施》中的第五项“防止变电站全停电及重要客户停电事故”中明确提出了在原有直流系统绝缘监测装置的基础上，要求增加交流窜入直流故障的测记和报警功能。我公司成功开发了HTJZ交流窜入直流报警装置，本装置采用高速采样、交直流状态分析、信号隔离，实现了交流窜入报警和纹波测量等功能，满足电网安全运行的要求。

产品特点

1.本装置采用Cortex-M3内核的STM32为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。
2.操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出。
3.装置提供串行数据通讯接口（RS485）和外部设备连接。
4.装置记录500条以上的事故报警信息和波形。
5.装置采用实时跟踪信息处理技术，解决了交流信号窜入直流故障的测记和报警，显示交流波形图和窜入时间。

技术参数

1.直流系统电压等级：      220VDC/110VDC
2.装置工作电压：         220VDC/AC±10%或110VDC/AC±10%
3.继电器接点电流：        DC220/3A两组
4.直流电压测量范围：       0-260VDC
5.交流窜入测量范围：       10-260VAC
6.母线电压测量精度：       ±1%
7.交流窜入测量精度：       ±3%
8.交流反应时间：          小于1S
9.开孔尺寸：            110mm*110mm
