一、接地故障定位原理

1、主机

   向已停电的故障线路施加高电压，重新击穿故障点，在主机、故障线路、接地故障点和大地之间形成故障电流,根据故障类型，叠加时序交流信号，以便探测。

2、探测器

    在线路下方地面遥测时序交流信号，分析信号特征，判断故障点方位和故障杆塔，最终确定故障点。

二、 接地故障定位仪功能

适合各种接地故障定位：包括：断线拖地，绝缘子破损、开裂或击穿，避雷器老化或击穿，导电异物（树枝等）搭接，用户变压器损坏等。

            接地电阻范围： 0--1兆欧

          击穿电压范围： 0--10千伏

探测器在故障线路下方遥测：直接显示故障方向，按探测器指明的方向搜索，可迅速找到故障点，故障定位无误差。无需挂在线路上。

             架空线线高范围：6--30米。

三、故障定位仪的组成故障定位仪由主机（含附件）和探测器两部分组成。探测器在线路下方地面遥测，无需在线路上挂接电流测试设备。

1、 主机

    输出高电压(最高10千伏)重新击穿故障点；自动判断故障类型；智能化注入复合型故障测试电流；实时显示输出电压、故障类型、接地电阻、弧光电压、锂电池电压和剩余电量等信息。

2、探测器

   在线路下方任一地面，远距离、无接触遥测，直接显示的信号特征、故障方位（箭头、后、近前）及故障杆塔。无需多点测量比较。

               线高范围：6--30米

四、接地故障定位仪的使用

4.1 主机的使用

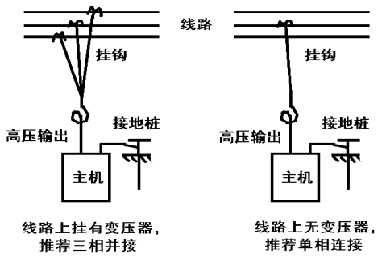

 1、主机接地，高压输出挂接到已停电的故障线路。

 2、开电源，按“选择”键，选择最大工作电压。

 3、按“启动”键，开始故障定位。

4.2 探测器的使用

探测器用于判定线路接地点方位以及故障杆塔。

4.2.1 线路故障方位判别

  1、估计线路到地面的高度（允许有50%偏差），调整探测器的线高旋钮；

 2、将探测器放置于线路正下方的地面，面板箭头指向与线路走向一致；

 3、按下电源开关键，读取信号幅值和故障方位 （共3种情况）。

（1）显示箭头，箭头指向即为故障点的方向。

（2）显示“近前”则故障点在附近(前后30米内），或者，故障点仍在前方(即远离主机方向)。

（3）显示“后”，则故障点在后方（靠近主机方向）。

4.2.2 故障杆塔判别

1、探测器线高旋钮位置不改变（10米左右）；

2、探测器平稳放置在杆塔附近（1--10米）的地面，面板箭头正对杆塔；

3、接通电源，读取信号大小；

4、改变探测器与杆塔的距离，再次读取信号；

5、比较两次读取的信号数据。

（1）若距离杆塔远时探测数据小，距离杆塔近时数据大，则确定该杆塔为接地故障杆塔；

（2）若探测数据与距离没有明显关系，则该杆塔无故障。

五、接地故障定位仪特点

（1）采用发明专利多模式综合测量技术，自动判断故障类型，并发出相应的测试信号，适合所有故障类型（电阻接地和弧光接地）。

（2）在地面遥测，无需在线路上挂接电流互感器，无需登杆，无需携带绝缘杆巡线。

（3）采用智能化数字信号处理技术，在线路下方任何位置，可判别故障类型、直接显示故障点方位（箭头、后方、前方或附近），定位准确，无需多点探测比较。

（4）既可判别故障方位，又可判别故障杆塔。

（5）操作简单。主机固定联接在变电站或线路上的任意处，携带探测器沿线地面进行探测。探测器直接显示信号强度和故障方位。按探测器的指向巡线便可找到线路故障点及故障杆塔。

（6）主机用锂电池供电，工作时间长，无需配备发电设备。
